臥式氣流篩

  臥式氣流通篩適合150-500目各種粉狀物料的篩選分級，其篩分效率高、產量大、自動進排料、連續作業、防塵性好，使以往其它種類篩分機難以進行高精度篩分作業成為易事。經過對120-180目輕鈣、300目重鈣、400目活性鈣、300目山楂粉、320-500目鋅粉、500目氧化鐵黑等物料的篩分得到了較最佳篩分效果，可得到每平方米篩網面積每小時產量均在一噸左右，同時測得篩分精確度在95%以上，空氣含塵量低于10mg/m3。

產品優勢

1、整機體積小、重量輕、平穩無振動；
     2、密閉性能好、無噪音、無粉塵；
     3、對結塊物料有再破碎功能；
     4、篩網受旋風的沖刷，可自動清網；
     5、殼體結構新穎，安裝簡單，控制方便；
     6、篩分效率高、產量大。

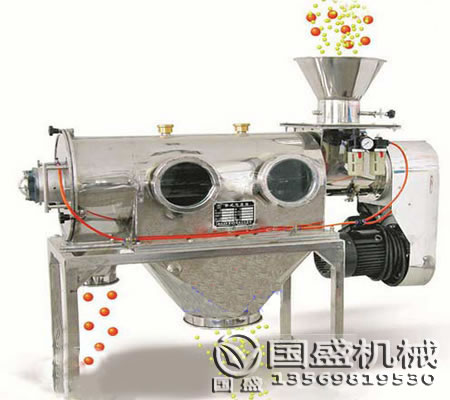

工作原理

臥式氣流篩篩網為圓筒狀，置于機體內，物料通過螺旋輸送系統后，和氣流混合、霧化進入網筒內；通過網筒內風輪葉片使物料同時受離心力和旋風推進力，從而能使物料噴射過網，由細料排出口排出，不能過網的物料沿網筒壁從粗料排出口排出。

技術參數

型號	材質	功率 （KW）	適用
WQL18-65	Q235A	2.2	500目以下篩分
	SUW304
WQL30-100	Q235A	4	500目以下篩分
	SUW304
WQL50-130	Q235A	5.5	300目以下篩分
	SUW304

注：以上臥式氣流篩型號尺寸為標準機型，如用戶有特殊要求可量身定做。

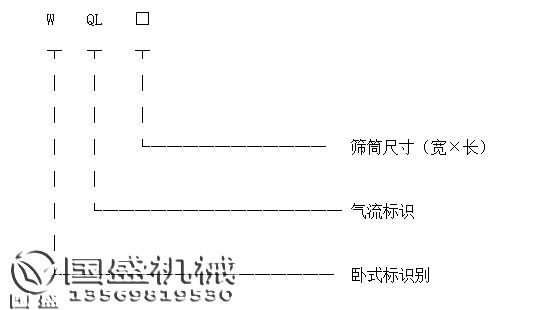

產品型號標識:

尺寸對照

型號	A	B	C	D	E	F	G	H	I	J
WQL18-65	1430	460	420	1005	135	230	250	330	340	210
WQL30-100	1845	655	766	1240	320	285	300	350	380	290
WQL50-130	2230	870	790	1775	280	515	150	660	400	485

臥式氣流篩維護

1、操作人員要按產品說明書的要求，正確使用氣流篩分機，作好設備的清潔、潤滑、緊固和防腐蝕等日常維護工作，使設備經常保持內外清潔、性能良好、安全可靠的狀態。
     2、在日常使用結束以后做好當天設備工作記錄，對需要檢修的部位進行標注，方便維護人員對其進行檢修。
     3、在氣流篩分機完全停機以后，再對篩網進行更換。
     4、主機風輪轉向為逆時針回轉，切忌轉向錯誤。風機轉向按箭頭標示。排料絞龍轉向按箭頭標示方向。待各機轉向按標示無誤后，先啟動引風機，約幾秒鐘后，啟動氣流篩，檢查各處連接部位是否漏氣、機器有無特殊響聲。在維護時需要注意的是：氣流篩停穩前，嚴禁打開外殼上的檢視門。
     5、運轉正常后，將絞龍出口用布袋包好，人工向主機加料口加入少許物料，一般以20-50公斤為宜，加料時間控制在1-2分鐘，加料要均勻、連續，物料進完之后，全部停機觀察，待氣流篩分機停穩后，打開檢視門，觀察物料過網情況是否粘網，渣中含粉數量等，若一切滿意，關好檢視門，正式啟動篩分系統。
     6、嚴禁設備帶料停機，帶設備將物料篩選完畢以后再停機，避免設備啟動時負載過重。
　　注：臥式氣流篩分機是一整套設備組合共同完成物料的篩分作業，一旦某些部件出現故障就需要將整機全部停機，然后查找設備故障原因，針對故障原因進行分析，找出合理的解決辦法。
