國盛機械 > 產品中心 > 精細篩分輸送設備 >
旋振篩

旋振篩

熱銷

【進料粒度】:5mm-150目之間

【生產能力】:1-10t/h

【應用范圍】:化工、食品、金屬、冶金、及環境治理等行業

【產品介紹】:旋振篩是一種高精度細粉篩分機械適用于粒、粉、粘液等物料的篩分過濾。

銷售熱線: 18637334419

產品視頻




旋振篩

  旋振篩是一種高精度細粉篩分機械,由立式電機作激振源,電機上、下兩端安裝有偏心塊,將電機的旋轉運動轉變?yōu)樗健⒋怪?、傾斜的三次元運動,再把這個運動傳遞給篩面,所以也叫三次元振動篩。全封閉結構,適用于粒、粉、粘液等物料的篩分過濾。

旋振篩圖

旋振篩



產品優勢

1、篩網下裝有彈跳球,有效解決了篩網堵孔,提高篩分效率;
     2、結構設計合理,操作簡單、清洗方便;
     3、旋振篩雜質、粗料自動排出,可連續作業;
     4、篩網張緊合理,更換容易,僅需3-5分鐘;
     5、體積小,移動方便,節省空間;
     6、全封閉結構,無粉漿溢出;
     7、旋振篩適用于粒、粉、粘液等物料。


旋振篩型號

工作原理

旋振篩采用振動電機旋轉產生激振力、使篩體生產復旋型振動,其運動軌跡為復雜的空間立體曲線,利用調節上、下重錘的空間和位角,可有效地改變物質的運行軌跡,延長或縮短物料在篩面上的停留時間,以達到理想的篩分效果。

旋振篩工作原理圖

產品結構:

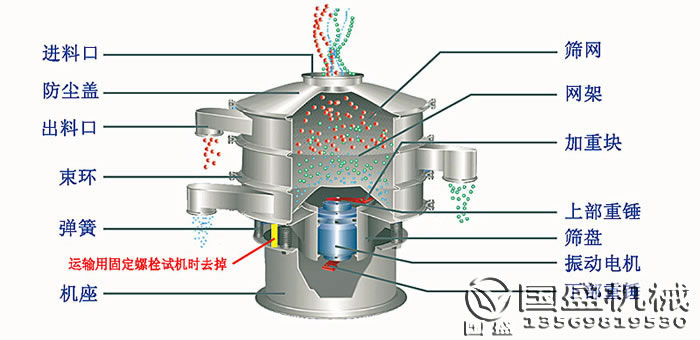

旋振篩結構圖

技術參數

型號 公稱直徑
(mm)
篩面直徑
(mm)
有效篩面面積
(㎡)
大入料粒度
(mm)
篩面規格
(目/英寸)
層數 振次
(Rpm)
功率
(kw)
XZS-400 400 340 0.09 <10 2-325 1-3 1460 0.18
XZS-600 600 530 0.22 <10 1460 0.25
XZS-800 800 720 0.4 <20 1460 0.55
XZS-1000 1000 900 0.63 <20 1460 0.75
XZS-1200 1200 1100 0.95 <20 1460 1.1
XZS-1500 1500 1400 1.5 <20 1460 2.2
XZS-1800 1800 1710 2.3 <30 1460 3
XZS-2000 2000 1910 2.86 <30 1460 4
注:以上旋振篩型號尺寸為標準機型,如用戶有特殊要求可量身定做。

產品型號標識:

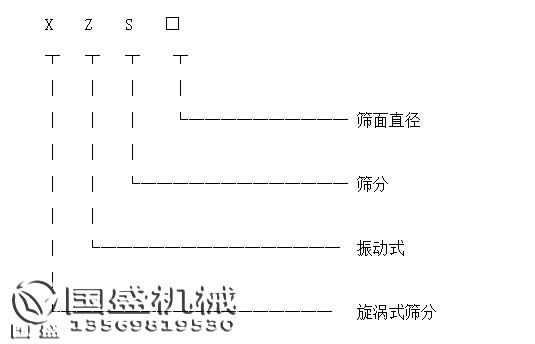

旋振篩產品標識圖


產品尺寸對照:

旋振篩結構圖

型號
(mm)
A B C D E F G H I

GS-400-1S

GS-400-2S

GS-400-3S

380

380

380

280

280

280

150

150

150

400

400

400

100

100

100

70

70

70

280

280

280

715

825

935

350

GS-600-1S

GS-600-2S

GS-600-3S

530

530

530

430

430

430

200

200

200

600

600

600

100

100

100

85

85

85

410

410

410

730

875

1020

350

GS-800-1S

GS-800-2S

GS-800-3S

680

680

680

580

580

580

200

200

200

800

800

800

125

125

125

100

100

100

540

540

540

800

954

1090

390

GS-1000-1S

GS-1000-2S

GS-1000-3S

800

800

800

700

700

700

250

250

250

970

970

970

150

150

150

120

120

120

645

645

645

870

1015

1160

460

GS-1200-1S

GS-1200-2S

GS-1200-3S

970

970

970

850

850

850

250

250

250

1170

1170

1170

180

180

180

140

140

140

740

740

740

990

1055

1220

510

GS-1500-1S

GS-1500-2S

GS-1500-3S

1180

1180

1180

1060

1060

1060

250

250

250

1470

1470

1470

200

200

200

140

140

140

960

960

960

1060

1230

1400

560

GS-1800-1S

GS-1800-2S

GS-1800-3S

1480

1480

1480

1360

1360

1360

350

350

350

1770

1770

1770

200

200

200

140

140

140

1140

1140

1140

1140

1310

1480

640

GS-2000-1S

GS-2000-2S

GS-2000-3S

1750

1750

1750

1630

1630

1630

400

400

400

1970

1970

1970

220

220

220

140

140

140

1310

1310

1310

1230

1400

1570

680

產品維護

1、建議制作支撐架,掛吊備用篩面。
     2、檢查篩格壓緊裝置,有松動要馬上壓緊。
     3、經常檢查密封條,發現磨損或有缺陷應該及時更換。
     4、篩格應該經常取出,定期檢查篩面是否破損或凹凸不平,篩孔是否堵塞等。
     5、每班檢查進料箱的連接是否松動,如果間隙變大,引起碰撞,會使設備破裂。
     6、振動篩雖然無需潤滑油,每年仍然需要大修一次,更換襯板,對兩道篩面進行修整等。振動電機要拆下檢查,給電機軸承換油,如果軸承損壞,需   要更換
     7、每班檢查篩體支撐裝置,觀察橡膠墊有無明顯變形或者脫膠現象,如果橡膠墊破損或者過渡壓扁時,應更換兩塊橡膠墊。
